磁敏双色液位计

磁敏双色液位计
磁敏双色液位计

磁敏双色液位计广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中,各种塔、罐和锅炉设备的液位测量与控制,测量精度达到千分之一以上,是一款全工况、高精度、高可靠性的锅炉液位计。

产品型号:

联系方式

0517-86907902

产品介绍

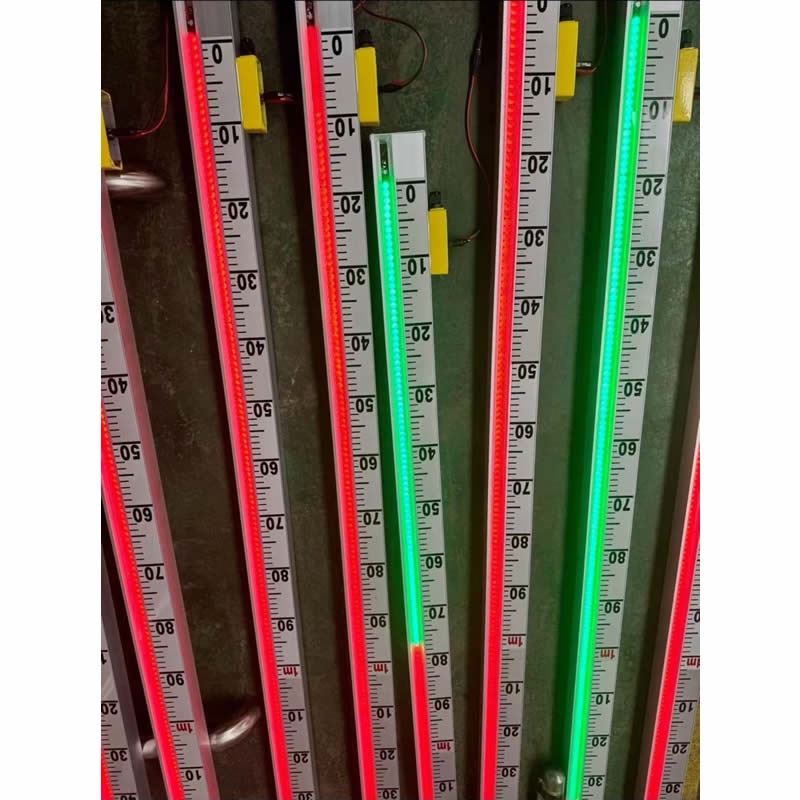

HR型磁敏双色液位计

磁敏双色液位计的介绍:

    磁敏双色液位计是磁翻柱液位计的换代产品,显示亮度高,可视距离远,标尺清晰,显示角度大,产品更具系列化,智能化。全过程测量防雨防雷,防腐防爆,可耐高温、高压,高密封、防泄露、无盲区,显示醒目,读数直观,且测量范围广,适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中,各种塔、罐和锅炉设备的液位测量与控制,测量精度达到千分之一以上,是一款全工况、高精度、高可靠性的锅炉液位计。
磁翻柱液位计长时间使用容易粘灰尘,尤其是炼钢厂,时间一长就容易粘铁屑,把磁翻柱的红绿颜色覆盖,夜间不能观察。HR型磁敏电子液位计精选国内外优质电子元件,保证液位显示精确可靠。

磁敏双色液位计的适用对象

    磁敏双色液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。有多种安装形式供您选择。以适应不同场合、环境的要求。

磁敏双色液位计的技术参数

安装方式:垂直安装(zui大偏差为≤30)
测量范围:0-150-6000mm(大于6000mm可协商订货)介质密度:0.4-2.0g/cm3
工作温度:-160~530℃
跟随速度:≤0.08m/s
LED显示器:低亮型
法兰材质:碳钢、304、316L
电源电压:DC24V,AC36V,AC220V
精确度:≥8mm
工作压力:-0.1~42 MPa
环境振动:频率≤25Hz  振幅≤0.5mm
介质粘度:≤0.4Pa.S
排污阀:不锈钢球阀、针型阀

磁敏双色液位计的技术优点:

※ 设计科学、紧凑、坚固可靠、寿命长、无维护工作量,能长年在户内、外安装使用。
※ 独特首创的现场、远传一体化结构,使工业自动化管理变的更轻松方便。
※ 独特的电子发光双色显示,适宜在光线暗的场所中应用,夜间观察更醒目。进口雾状散光型LED发光管,显示效果穿透性强,清晰不刺眼,供工业摄像头远程清晰监控。
※ 测量管与液位显示部分,液位变送器,报警开关在耐压,耐气上完全隔离。
※ 工作压力范围宽,耐压从真空到42MPa;防腐蚀性<2.5MPa。
※ 工作温度范围宽,适用于从-160~+530℃。
※ 广泛用于强弱腐蚀性,易燃易爆,毒性,强放射性,搅动的,污浊的液位测量。
※ 各型号均可选配磁性限位开关,实现高低液位自动控制或报警。
※ 各型号均可选配4~20Ma DCS液位变送器,实现远距离集中测量与控制。

磁敏双色液位计磁性限位开关:

      常开型:高于报警点闭合
      常闭型:高于报警断开
      开关容量:250VAC1A(阻性)  250VAC 0.3A(感性)
      开关寿命:1×105次
   液位变送器:
      输出电流:4~20Madc(二线制)
      分辨率:±1cm      负载电阻:500Ω(24VDC供电时)
  传送距离:>3000m   工作电源:12~36VDC
  智能液位变送器:
      输出类型:RS485数据输出和一路4~20mADC任意连接
      分辨率:0.1%F.S       负载电阻:0~36VDC
  保温形式:
     蒸汽夹套和水循环夹套,是在液位计主导管外增加一层筒体,供蒸汽、循环水或导热油流通。
     真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。
     双层夹套,一般是指在蒸汽般热夹套外再做一层真空夹套。
     电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。

磁敏双色液位计的选型介绍:

HR

Y



液位

测量型式



J



界面



O



远传装置

LB



4-20mA



O



普通型

防爆形式

G



隔爆型

Z



本安型



O



液位控制

(报警)开关

S



上报警

X



下报警

K



上、下报警

GS



数显仪表



A



1Cr18Ni9Ti(321)

接液材质

B



OCr18Ni9(304)

C



316L

D



RPP

E



PVC

F



304内衬PTFE







mm

中心距







1.6-16MPa

工作压力







g/cm3

介质密度



/W

带蒸汽夹套

结构特点

/T1

-80~+10℃

/T2

-10~+120℃

/T3

-10~+250℃

/T4

-10~+350℃
