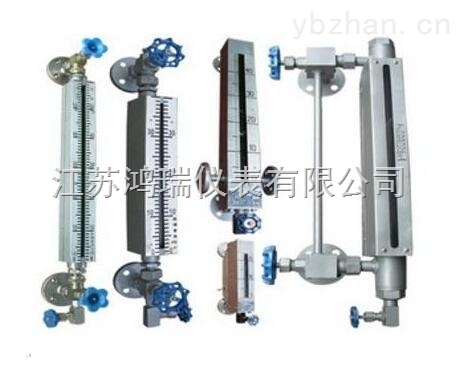

石英玻璃管式液位计-磁翻板液位计

石英玻璃管式液位计-磁翻板液位计
石英玻璃管式液位计-磁翻板液位计

石英玻璃管式液位计适用于Dg20,Pg100,64Kg/Fcm,zui高工作温度T≤450℃之锅炉.管式水位表由上阀(汽阀)、下阀(水阀)、表体、排污阀、平衡管等组成。

产品型号:

联系方式

0517-86907998

产品介绍

石英玻璃管式液位计

HR-GL-B43H型石英玻璃管式液位计的结构:

管式水位表由上阀(汽阀)、下阀(水阀)、表体、排污阀、平衡管等组成。上阀和下阀是一快速组合阀,除手动快速全开与全闭外,由于阀体内部各有保险阀座与保险珠一枚,当石英管突然爆破时,保险钢珠在高压汽水的冲击下高速顶向保险座,自动关闭表体的上下通道,直至手动关闭快速阀(上阀下阀)为止,保险珠的复位系通过平衡管取得压力平衡,靠保险珠自重而取得,因此不会出现假水位等不良现象。

HR-GL-B43H型石英玻璃管式液位计的主要技术数据:

型    号:HR-GL-B43H
名    称:石英管式水位计
公称压力:1.6~6.4(MPa)
公称通径:20~25(mm)
公称长度:440~600(mm)
介质温度:≤250℃
主要材质:Q235-A碳钢
